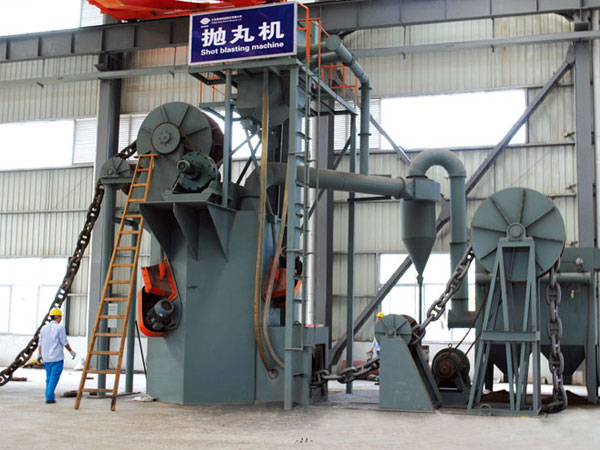

船舶錨鏈拋丸機是公司根據用戶提出的設備性能要求而設計制作的,可對φ22-φ150型錨鏈進行-次性通過清理。
發布時間：2021-12-07 16:21:01
瀏覽數：1

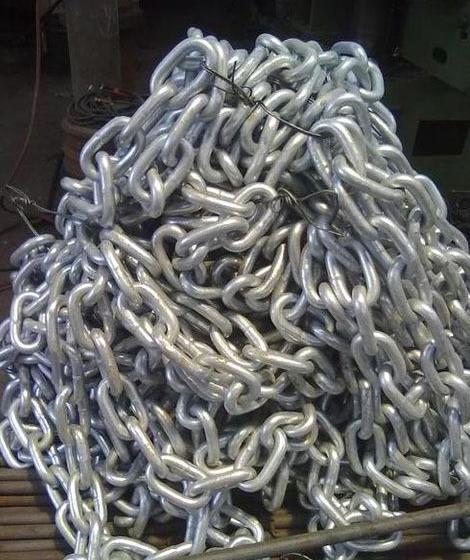

船舶錨鏈拋丸機是公司根據用戶提出的設備性能要求而設計制作的,可對φ22-φ150型錨鏈進行-次性通過清理。 它通過將無數高速運動的彈丸流拋射到錨鏈表面,從而清理掉錨鏈表面的氧化物及其表面附屬物, 并通過使其表面產生塑性變形而有效地提高錨鏈的疲勞強度及腐蝕斷裂抗力。
主要組成及結構特點

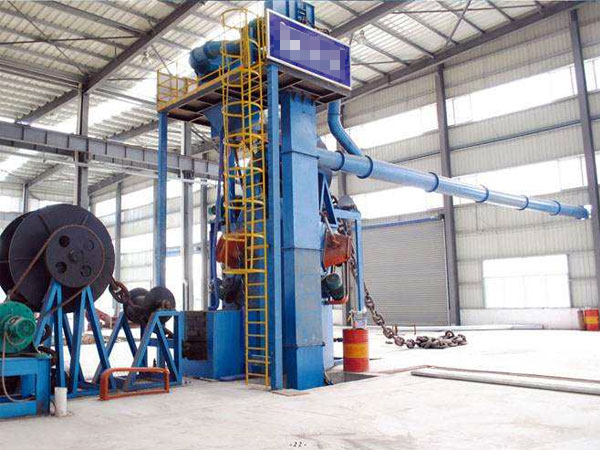

船舶錨鏈拋丸清理機主要由拋丸清理室、密封室、提升機、分離器、螺旋輸送器、拋丸器總成、彈丸收集系統、提升機平臺、進出口導輪組、供丸系統、地基、除塵系統、電氣控制部分等部件組成。
( 1)丸料循環分離系統
丸料循環分離系統包括以下各功能部件:提升機,分離器,螺旋輸送器,丸料控制系統,拋丸器總成等。
從斗式提升機提升的丸渣混合物。經螺旋分離器分離,沿分離器全長均布。通過分離器重錘的調節,混合物呈流蒂狀均勻分布,器進入提升機,再被提升至分離器進行分離,除塵系統合格彈丸進入丸料倉。丸料倉的彈丸經供丸閘門進入拋丸器,拋丸后的丸渣混合物經清理室、螺旋輸送依次循環使用。
( 2 )除塵系統由布袋式除塵器、離心式高壓風機、除塵器電機、管道等組成。
通過高壓離心風機抽風使室體內形成一定負壓，使工作時產性的粉塵不向室體外飄溢，從而使設備周圍的粉塵濃度不大于10mg/ m3 ,達到了國家規定的環保指標。
( 3 )錨鏈輸送系統
錨鏈輸送系統包括進口輪組、室體內導輪、出口導輪、出口主動輪四部分,錨鏈運行采用調速電機驅動。錨鏈的進口、出口主動導輪均備有調速裝置以保證錨鏈進盤運行同步,并且運行速度在200- 1500mm/min可調。錨鏈進口外側有一被動輪 ,以引導待清理的錨鏈。各導輪中心均在同一直線 上避免錨鏈運作時發生錯位。
(4)電氣系統.
本拋丸電氣氣系統采用pIc集中控制,既能實現自動控制,又能手動單獨控制。
3.錨鏈拋丸清理機工作過程
待清理的錨鏈經過吊裝置于進口處,又進口輪組經上密封室送至清理室中,高效懸臂離心式拋丸器將彈丸高速拋射到被清理工件表面,對工件進行沖擊、刮削，以清除工件表面的氧化物及其他附屬物,拋丸清理后,錨鏈被室體內導輪連續送出, 經過下密封室、出口導輪被出口主動輪送出卸料。
整個工藝流程如下:吊車吊裝-進口輪組一. 上密封室一-拋丸清理- 室體內導輪一 下密封室一 出口導輪- -出口主動輪。
